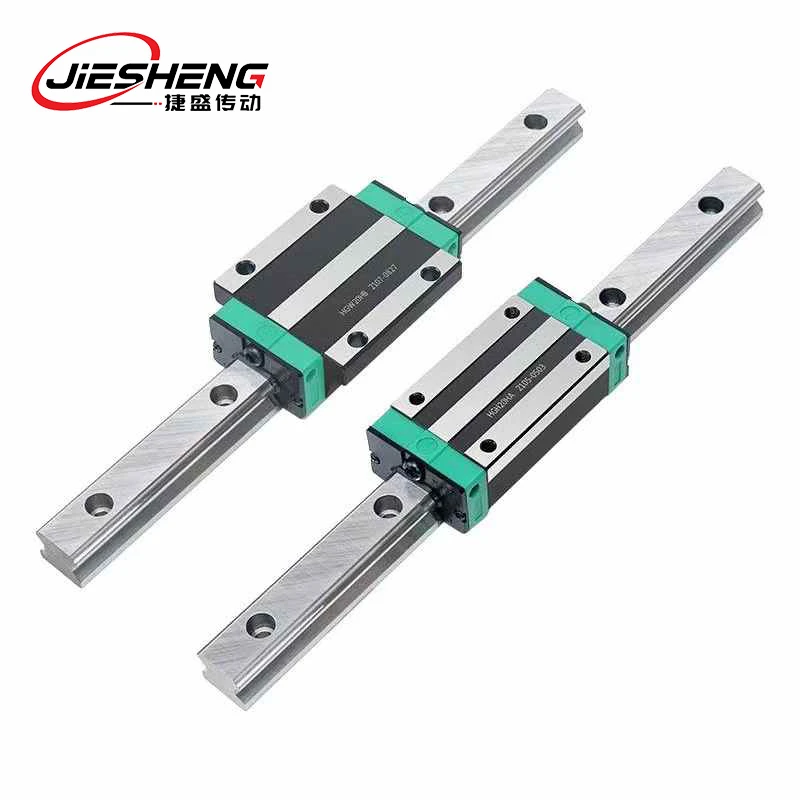

Lineer kılavuzların temel avantajları nelerdir?
Hey! Birçok mekanik tasarımcı, doğrusal iletim sistemleri oluştururken sıklıkla zorluk çeker: "Her ikisi de doğrusal hareket sağlar, ancak geleneksel kayar kılavuzları mı seçmeliyim yoksadoğrusal kılavuzBazıları, uzun süreli aşınmanın neden olduğu hassasiyet kaybını göz ardı ederek "Kayan kılavuzlar temel kullanım için yeterince ucuz ve yeterince iyi" diye iddia ediyor-. Diğerleri ise doğrusal kılavuzları yalnızca "yükseltilmiş kayar kılavuzlar" olarak değerlendirerek hassasiyet, verimlilik ve kullanım ömründeki önemli ilerlemeleri göz ardı ediyor. Gerçekte doğrusal kılavuzlar, yüksek hassasiyet, yüksek sertlik, düşük sürtünme ve kolay bakım gibi temel özellikleri nedeniyle hassas iletimde ana tercih haline gelmiştir. Hassasiyet alın Örneğin, 3C endüstrisindeki makineleri alma-ve-yerleştirme. Kayar kılavuzların kullanılması 0,05 mm'yi aşan konumlandırma hatalarına neden olur.doğrusal kılavuz0,005 mm dahilindeki hataları-doğrudan etkileyerek ürün verim oranlarını kontrol edebilir. Bugün lineer kılavuzların beş temel avantajını sistematik olarak inceliyoruz. Uygulama senaryoları ve veri karşılaştırmaları yoluyla, neden geleneksel kılavuzların yerini aldıklarını ve nerede maksimum değer sağladıklarını tam olarak anlamanıza yardımcı olacağız.
Birincisi, Temel Avantaj 1: Ultra-Yüksek İletim Hassasiyeti - Mikron- Düzeyinde Hata Kontrolü ile Hassas Konumlandırma Taleplerini Karşılama
En kritik avantajıdoğrusal kılavuzBunun sırrı, geleneksel kayar kılavuzların karşılayamayacağı "hassas aktarım"da yatmaktadır.Bu hassaslık avantajı üç temel boyutta kendini gösterir:
1. Minimum Hatayla Olağanüstü Konumlandırma Doğruluğu ve Tekrarlanabilirlik
Doğrusal kılavuzlar, yuvarlanan elemanlar (bilyalar/makaralar) ve yuvarlanma yolları arasındaki hassas etkileşim yoluyla, kayan kılavuzların doğasında bulunan "kayma sürtünme boşluğunu" ortadan kaldırır ve mikron-düzeyde konumlandırma kontrolüne olanak tanır:
Konumlandırma Doğruluğu:Ana akım hassas-kaliteli doğrusal kılavuzlar ±0,003 mm/m'lik konumlandırma doğruluğuna ulaşırken, ultra-yüksek hassasiyetli kaliteler, metre hareket başına insan saçı çapının yalnızca 1/50'si kadar bir hataya eşdeğer ±0,001 mm/m-'ye ulaşır.
Tekrarlanabilirlik:Konumlandırma hatasını tekrarlayın ±0,002 mm'ye eşit veya daha az. Bu, birden fazla ileri geri hareketten sonra, kayan blok aynı konuma döndüğünde sapmanın göz ardı edilebilir olduğu anlamına gelir. Ancak doğrusal kılavuzlar, yılda %5'e eşit veya daha az bir doğruluk azalma oranını korur ve çok daha üstün uzun-vadeli stabilite sunar.
2. "Sürünme" fenomeni olmadan mükemmel hareket düzgünlüğü
Geleneksel kayar kılavuzlar, kayan yüzeylerdeki kararsız sürtünme katsayıları nedeniyle düşük hızlarda "sürünme" sergiler.Doğrusal kılavuzBu sorunu tamamen ortadan kaldırıyoruz:
Düşük sürtünme özellikleri:Yuvarlanma sürtünme katsayısı kayma sürtünmesinin 0,001 ila 0,005-1/30 ila 1/60'ı arasında değişir. Bu katsayı hız veya yük dalgalanmalarından bağımsız olarak sabit kalır. Düşük hızlarda bile kaydırıcı ihmal edilebilir bir titreşimle (titreşim genliği 0,001 mm'den az veya ona eşit) eşit şekilde hareket eder.
Uygulama Senaryosu Doğrulaması:Hassas lazer gravür makinelerinde, doğrusal kılavuzla-tahrik edilen lazer kafası hareketinin tekdüzeliği, gravür çizgisinin düzgünlüğünü doğrudan etkiler. Doğrusal kılavuzların kullanılması, oyma çizgisi pürüzlülüğü Ra'nın 0,8μm'den az veya eşit olmasını sağlarken kayan kılavuzlar Ra'nın 3,2μm'den büyük veya eşit olmasını sağlar-önemli bir fark.
İkincisi, Temel Avantaj 2: Yüksek Sertlik ve Güçlü Yük Kapasitesi - Üstün Deformasyon Direnci ile Çoklu Yük Tiplerine Uyarlanabilir
Optimize edilmiş yuvarlanma yolu yapıları ve yuvarlanma elemanı düzenleri sayesinde,doğrusal kılavuzHafif tasarımlarla yüksek sağlamlık ve güçlü yük kapasitesi elde edilir.
Radyal, eksenel ve devrilme kuvvetleri dahil olmak üzere çeşitli yük türlerini karşılarlar:
1. Karmaşık uygulamalar için çok-yönlü yük kapasitesi
Doğrusal kılavuzlar tipik olarak "Gotik çift-yay" veya "dört-sıra yay" yuvarlanma yolu tasarımlarına sahiptir ve radyal yüklerin (harekete dik), eksenel yüklerin (harekete paralel) ve devrilme momentlerinin (eksen etrafındaki dönme kuvvetleri) eşzamanlı olarak desteklenmesini sağlar:
Radyal Yük Kapasitesi:Yaygın 15 serisi lineer kılavuzlar, 8,5 kN'ye kadar nominal dinamik radyal yüke ulaşır ve 50 kg'ı aşan yükleri kolayca destekler.
Eksenel Yük Kapasitesi:Eşli kurulum, eksenel yük kapasitesini tek bir kılavuzunkinden 1,8 kat artırır ve önemli itme kuvvetlerine sahip uygulamalar için uygundur.
-Devirmeyi Önleme Yeteneği:Geniş-profilli doğrusal kılavuzlar, 12 N·m'ye kadar nominal devrilme momentine sahiptir ve yükün dışmerkezliğinden kaynaklanan devrilme eğilimlerine etkin bir şekilde karşı koyar. Örneğin, bir robot kolunun ucuna 10 kg'lık bir yük monte edildiğinde, kılavuz tork altında minimum deformasyon (0,002 mm'den az veya eşit) gösterir.
2. Yüksek Sertlikteki Tasarım Hareket Deformasyonunu En Aza İndirir
Doğrusal kılavuzların kaydırıcıları ve rayları tipik olarak yüksek-mukavemetli alaşımlı çelikten üretilir, su verme işlemine tabi tutulur (sertlik HRC58-62) ve geleneksel kayar kılavuzlara göre önemli ölçüde daha fazla sertlik sergiler:
Sertlik parametresi:Seri 15 lineer kılavuzların radyal sertliği yaklaşık 50 N/μm'dir. Bu, uygulanan her 50 N radyal yük için deformasyonun yalnızca 0,001 mm olduğu anlamına gelir. Buna karşılık, eşdeğer özelliklere sahip kayar kılavuzlar yaklaşık 10 N/μm'lik bir sertliğe sahiptir ve doğrusal kılavuzlardan beş kat daha fazla deformasyon sergiler.
Hassasiyet Üzerindeki Etki:Hassas takım tezgahı besleme sistemlerinde yüksek sertlik, "yük değişimleri altında istikrarlı doğruluk" sağlar. İşleme yükü 1kN'den 3kN'ye yükseldiğinde, doğrusal kılavuzlar için ilerleme hatası değişimi 0,001 mm'den az veya ona eşit olurken, kayan kılavuzlar 0,005 mm'den büyük veya eşit hata değişimi- sergileyerek doğrudan parça işleme doğruluğundan ödün verir.
Üçüncüsü, Temel Avantaj 3: Düşük Sürtünme ve Uzun Hizmet Ömrü - Daha Az Aşınma, Daha Düşük Bakım Maliyetleri
Yuvarlanma sürtünme özellikleridoğrusal kılavuzYalnızca hareket akıcılığını artırmakla kalmaz, aynı zamanda aşınmayı önemli ölçüde azaltır, servis ömrünü uzatır ve bakım sıklığını ve maliyetlerini azaltır:
1. Minimum aşınma, kayan kılavuzların kullanım ömrünü çok aşan
Yuvarlanma sürtünmesi aşınması, kayma sürtünmesinin "çizik aşınmasından" farklı olarak, esas olarak yuvarlanma elemanları ile yuvarlanma yolları arasındaki hafif temastan kaynaklanır.
Böylece doğrusal kılavuzlar son derece düşük aşınma oranları sergiler:
Servis ömrü verileri:Standart çalışma koşullarında, doğrusal kılavuzlar 10.000–20.000 saatlik nominal ömre ulaşırken, geleneksel kayan kılavuzlar genellikle doğrusal kılavuzların dayanıklılığının yalnızca 3.000–5.000 saat-sadece-üçte biri ile beşte biri arasında-biri kadar dayanır.
Aşınma desenleri:Doğrusal kılavuzlarda öncelikli olarak "yorulma aşınması" yaşanır ve bu, düzenli yağlamayla hafifletilebilir. Ancak kayan kılavuzlar, hızlı ve geri dönüşü olmayan bir "yapışkan aşınma"- sürecine tabi tutulur. Örneğin, 6 aylık kullanımdan sonra kayan yüzeyler 0,01 mm'lik aşınma derinliği gösterebilirken, doğrusal kılavuzlar 2 yıllık çalışmadan sonra bile 0,001 mm'den az veya buna eşit aşınma derinliği sergileyebilir.
2. Basit Bakım, Uzatılmış Yağlama Aralıkları
Kayar kılavuzlarla karşılaştırıldığında:Kayar kılavuzlar sık sık yağ uygulanmasını gerektirir ve yağlayıcılar kolaylıkla sızar. Zamanında yağlama yapılmazsa aşınma 5-10 kat artar.
Bakım Maliyetleri:Otomatik bir üretim hattı için, doğrusal kılavuzların yıllık yağlama ve bakım maliyetleri yaklaşık 500 Yen iken, kayan kılavuzlar 2000 Yen'i aşmaktadır. Zamanla doğrusal kılavuzlar önemli bakım maliyeti avantajları ortaya koyar.
Dördüncüsü, Temel Avantaj 4: Kolay Kurulum ve Yüksek Uyumluluk - Daha Az Montaj Zorluğu, Çoklu Senaryolara Uygun
Standartlaştırılmış tasarım ve esnek kurulum yöntemleridoğrusal kılavuzFarklı ekipmanlara hızlı adaptasyon sağlayarak tasarım ve montaj karmaşıklığını azaltır:
1. Hatalara karşı güçlü toleransla birlikte düşük kurulum hassasiyeti gereksinimleri
Geleneksel kayar raylar, montaj yüzeylerinin son derece yüksek düzeyde düzlüğü ve paralelliğini (düzlük 0,02 mm/m'ye eşit veya daha az) gerektirir; bu durum başarısız olursa sıkışabilir veya hızla aşınabilir.
2. Kapsamlı Özellikler, Güçlü Uyumluluk
Lineer kılavuzlar, minyatür ekipmanlardan ağır makinelere kadar çeşitli ihtiyaçları karşılamak için olağanüstü geniş bir özellik ve model yelpazesi sunar:
Şartname Kapsamı:Kılavuz genişlikleri 5 mm'den 100 mm'ye kadar uzanır ve nominal dinamik yükler 0,5 kN'den 200 kN'ye kadar değişir. Cep telefonu montaj ekipmanı için mikro-iletim sistemlerini barındırırken aynı zamanda büyük takım tezgahlarının ağır iş gereksinimlerini de-karşılarlar.
Esnek Kurulum Yöntemleri:Yatay, dikey, ters montajı ve daha fazlasını destekler. Çeşitli ekipman konfigürasyonlarına uyacak şekilde özel düzenler için bazı raylar birleştirilebilir.
Komple Aksesuarlar:Üreticiler kızaklar, toz örtüleri, tamponlar ve yağlama aksesuarları da dahil olmak üzere eksiksiz bileşen setleri sağlar. Ekipman Ar-Ge döngülerini kısaltmak için ek tasarıma gerek yoktur-doğrudan tedarik edin ve monte edin.
Beşinci, Temel Avantaj 5: Karmaşık Ortamlara Uyarlanabilirlik - Yapısal Optimizasyon Yoluyla Arttırılmış Çevresel Tolerans
Doğrusal kılavuzlar temiz oda ortamlarıyla sınırlı değildir. Ttoz geçirmezlik, korozyon direnci ve yüksek-sıcaklık toleransı gibi yapısal iyileştirmeler sayesinde nem, toz ve aşırı sıcaklık gibi zorlu koşullara uyum sağlarlar:
Tozlu Ortamlar için Toza- Dayanıklı Tasarım
Madencilik, inşaat malzemeleri ve tahıl işleme gibi-toz yoğun senaryolar için,doğrusal kılavuzbirden fazla toza-geçirmez yapı içerebilir:
Temel Toz Koruması:Kaydırma bloğunun her iki ucundaki standart kauçuk toz dudakları, büyük parçacıkların (çapı 0,1 mm'den büyük veya eşit) yuvarlanma yoluna girmesini engeller.
Gelişmiş Toz Koruması:İnce tozu (çap 0,01 mm'ye eşit veya daha büyük) engellemek için körüklü kapaklar (geri çekilebilir toz kalkanları) veya metal kazıyıcılar eklenebilir. Un değirmenleri gibi ortamlarda toz kapaklı lineer kılavuzlar servis ömrünü 3 kattan fazla uzatabilir.
Kayar kılavuzlarla karşılaştırıldığında:Geleneksel kılavuzların kayan yüzeyleri kolayca toz biriktirir, bu da temizlenmesi zorlaşır ve aşınmayı hızlandırır. Doğrusal kılavuzların toza- dayanıklı yapısı, tozu etkili bir şekilde izole ederek bakım aralıklarını kayan kılavuzlara göre beş kat daha uzun hale getirir.
Özet:Temel AvantajıDoğrusal Kılavuzs - "Teknolojik İlerleme Yoluyla Performans Atılımlarına Ulaşmak"
Doğrusal kılavuzları seçmek, temel olarak "uzun-durumlu hassasiyeti", "daha düşük bakım maliyetlerini" ve "daha fazla tasarım esnekliğini" tercih etmek anlamına gelir. İster 3C endüstrisi için hassas montaj, ister takım tezgahları için yüksek-hassas işleme veya lojistikte verimli malzeme taşıma olsun, doğrusal kılavuzlar, temel avantajları aracılığıyla ekipman performansını korur.
Özel uygulamanız, lineer kılavuzun uygunluğunun daha fazla değerlendirilmesini gerektiriyorsa veya belirli bir model için ayrıntılı spesifikasyonlara ihtiyacınız varsa, ek bağlam sağlamaktan çekinmeyin. Size özel bir analiz yapacağım.
