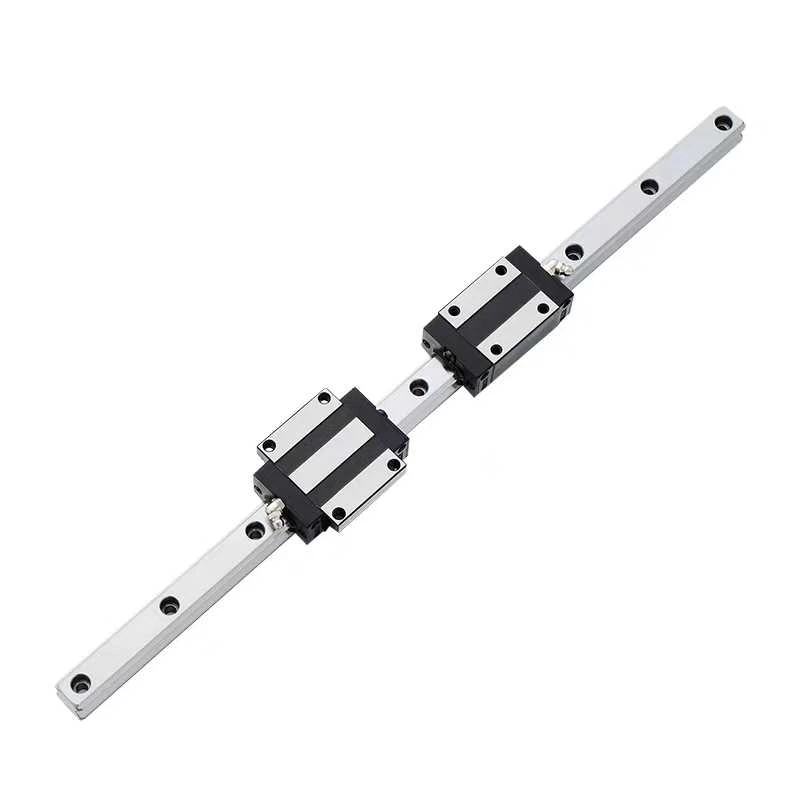

HG Serisi CNC Makine Lineer Rayı, yapısal optimizasyonla birleştirilmiş dört-sıralı tek{- yaylı diş profili temas tasarımına sahiptir ve bu da onu ağır-işe uygun hassas bir doğrusal kılavuz haline getirir. Geleneksel normları yıkan HG Serisi Lineer Kılavuz, yük kapasitesini ve sağlamlığı artırır. Montaj hatalarını telafi eden dört yönlü eşit yük dağıtımı ve-kendi kendine hizalama özellikleri sayesinde-yüksek hassasiyetli çalışma sağlar. "Yüksek hız, yüksek yük, yüksek sağlamlık ve yüksek hassasiyet" şeklindeki küresel endüstriyel eğilime uygun olarak, ekipman iletim sistemleri için tercih edilen seçenek olarak duruyor.

Ürün Adı	CNC makinesi doğrusal ray
Malzeme	Paslanmaz çelik, rulman çeliği
Ürün Özellikleri	Aşınmaya-yüksek dirençli, yüksek hassasiyetli, düşük gürültülü, yüke-dayanıklı, Shangyin ile değiştirilebilir.
Uzunluk	Uzunluk müşterilerin ihtiyaçlarına göre özelleştirilebilir.
Ambalajlama	1. Kutu veya tahta sandık ile plastik torba. 2. Müşterinin isteğine göre.
Toplu taşıma	Deniz/hava/ekspres servis ile.

Şirket Avantajı

1. Yeterli stok, hızlı teslimatı ve kişiselleştirmeyi destekler.

2. CNC hassas işleme + otomatik montaj, hassasiyet ve verimlilik sağlar.

%3. 100 tam denetim, ISO sertifikası, sıkı kalite kontrol.

4. Ölçekli üretim ve maliyet düşürme, rekabetçi fiyat ve teknik destek sağlama.

5. Güvenli ve verimli taşımayı sağlamak için-uluslararası lojistik işbirliği.

Ürün Özellikleri

HG Serisi Lineer Kılavuzların Özellikleri

Üstün Yük Kapasitesi ve Yüksek Sertlik

Ağır hizmet uygulamalarında{0}} iletim taleplerine odaklanan bu çözüm, temel teknolojisi olarak yapısal optimizasyondan yararlanır. Geleneksel doğrusal kılavuzlarla karşılaştırıldığında, hem yük taşıma kapasitesinde hem de genel sağlamlıkta çığır açıcı gelişmeler elde ederek, yüksek yük koşullarında sürekli, istikrarlı ekipman çalışması için sağlam ve güvenilir bir iletim savunması oluşturur-.

Dört-Yönlü Yük Dengeleme

Bilimsel yapısal düzen, dört yönün tamamında (yukarı/aşağı, sol/sağ) dengeli kuvvet dağılımı sağlayarak eşit yük dağılımını destekler. Bu, operasyonel salınım ve sapmayı etkili bir şekilde en aza indirerek iletim stabilitesini artırır.

Kolay Kurulum için-Kendiliğinden Hizalama

Yerleşik-kendi kendine-hizalama özelliğine sahip olduğundan, montaj yüzeylerindeki montaj hatalarını esnek bir şekilde giderir. Bu, kurulum hassasiyeti için katı gereklilikleri azaltır, -sitede hata ayıklama süresini ve karmaşıklığını en aza indirir ve kurulum verimliliğini artırır.

Sektör Trendleri için-Yüksek Hassasiyette Hizalama

Yüksek sertliği hata emme kapasitesiyle birleştirerek istikrarlı, yüksek{0}hassasiyette iletim sağlar. Performansı, çeşitli üst düzey ekipmanların yükseltme taleplerini karşılayan "yüksek hız, yüksek yük, yüksek sertlik ve yüksek hassasiyet" yönündeki küresel endüstriyel eğilimle mükemmel bir uyum içindedir-.

Şartname Parametreleri

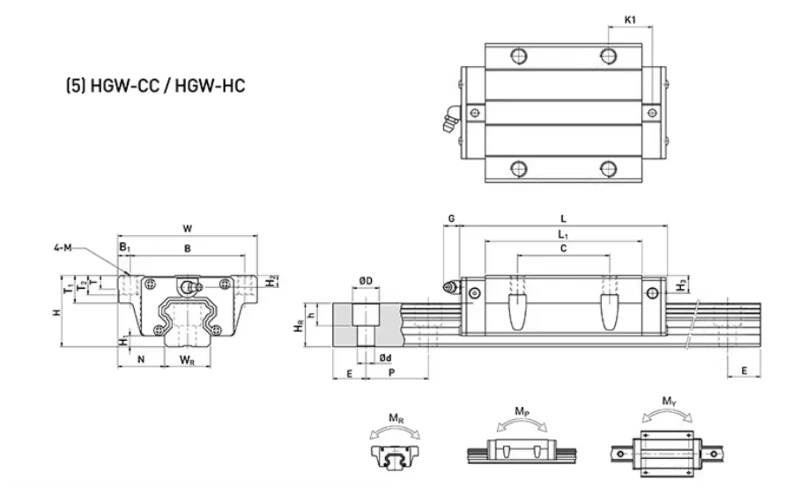

HGW1

Modeli	Bileşen Boyutları (mm)			Kaydırıcı Boyutları (mm)														Kızak rayı boyutları (mm)							Kayar raylar için sabitleme cıvatalarının boyutları
	H	H1	N	w	B	B1	C	L	L	K₁	K₂	G	M	T	T1	H2	H3	WR	İK	D	h	d	P	E	(mm)
HGW 15CA	24	4.3	16	47	38	4.5	30	39.4	61.4	8	4.85	5.3	M5	6	8.9	3.95	3.7	15	15	7.5	5.3	4.5	60	20	M4x16
HGW 20CA	30	4.6	21.5	63	53	5	40	50.5	77.5	10.25	6	12	M6	8	10	6	6	20	17.5	9.5	8.5	6	60	20	M5x16
HGW 20HA								65.2	92.2	17.6
HGW 25CA	36	5.5	23.5	70	57	6.5	45	58	84	10.7	6	12	M8	8	14	6	5	23	22	11	9	7	60	20	M6x20
HGW 25HA								78.6	104.6	21
HGW 30CA	42	6	31	90	72	9	52	70	97.4	4.25	6	12	M10	8.5	16	6.5	10.8	28	26	14	12	9	80	20	M8x25
HGW 30HA								93	120.4	25.75
HGW 35CA	48	7.5	33	100	82	9	62	80	112.4	14.6	7	12	M10	10.1	18	9	12.6	34	29	14	12	9	80	20	M8x25
HGW 35HA								105.8	138.2	27.5
HGW 45CA	60	9.5	37.5	120	00	10	80	97	139.4	13	10	12.9	M12	15.1	22	8.5	20.5	45	38	20	17	14	105	22.5	M12x35
HGW 45HA								128.8	171.2	28.9
HGW 55CA	70	13	43.5	40	116	12	95	117.7	166.7	17.35	11	12.9	M14	17.5	26.5	12	19	53	44	23	20	16	120	30	M14x45
HGW 55HA								155.8	204.8	36.4
HGW 65CA	90	15	53.5	170	142	14	110	144.2	200.2	23.1	14	12.9	M16	25	37.5	15	15	63	53	26	22	18	150	35	M16x50
HGW 65HA								203.6	259.6	52.8

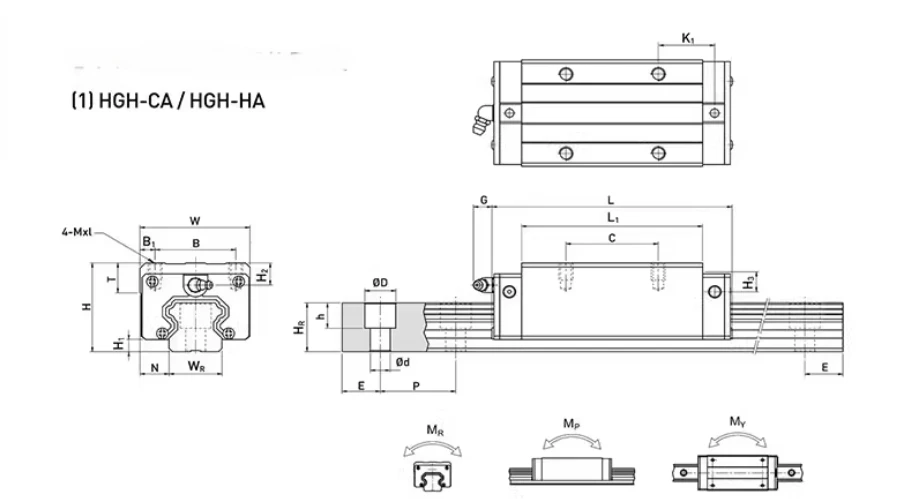

HGH1

Modeli	Bileşen Boyutları (mm)			Kaydırıcı Boyutları (mm)													Kızak rayı boyutları (mm)							Kayar raylar için sabitleme cıvatalarının boyutları
	H	H1	N	W	B	B1	C	L	L	K1	K2	G	Mxl	T	H2	H3	WR	İK	D	h	d	P	E	(mm)
HGH 15CA	28	4.3	9.5	34	26	4	26	39.4	61.4	10	4.85	5.3	M4x5	6	7.95	7.7	5	15	7.5	5.3	4.5	60	20	M4x16
HGH 20CA	30	4.6	12	44	32	6	36	50.5	77.5	12.25	6	12	M5x6	8	6	6	20	17.5	9.5	8.5	6	60	20	M5x16
YÜKSEK 20HA							50	65.2	92.2	12.6
HGH 25CA	40	5.5	12.5	48	35	6.5	35	58	84	15.7	6	12	M6x8	8	10	9	23	22	11	9	7	60	20	M6x20
YÜKSEK 25HA							50	78.6	104.6	18.5
HGH30CA	45	6	16	60	40	10	40	70	97.4	20.25	6	12	M8x10	8.5	9.5	13.8	28	26	14	12	9	80	20	M8x25
YÜKSEK 30HA							60	93	120.4	21.75
HGH35CA	55	7.5	18	70	50	10	50	80	112.4	20.6	7	12	M8x12	0.2	16	19.6	34	29	14	12	9	80	20	M8x25
HGH35HA							72	105.8	138.2	22.5
HGH45CA	70	9.5	20.5	86	60	13	60	97	139.4	23	10	12.9	M10x17	16	18.5	30.5	45	38	20	17	14	105	22.5	M12×35
HGH45HA							80	128.8	171.2	28.9
HGH55CA	80	13	23.5	100	75	12.5	75	117.7	1,667	27.35	11	12.9	M12x18	17.5	22	29	53	44	23	20	16	120	30	M14×45
HGH 55HA							95	155.8	204.8	36.4
HGH65CA	90	15	31.5	126	76	25	70	144.2	200.2	43.1	14	12.9	M16x20	25	15	15	63	53	26	22	18	150	35	M16x50
HGH65HA							20	203.6	259.6	47.8

Ürün Teşhir

Bakım Kılavuzu

HG Serisi Lineer Kılavuzlar için Bakım Yönergeleri

Kirlenmeyi önlemek için düzenli temizlik

Kılavuz rayların ve kaydırıcıların eşleşen yüzeylerini, nötr bir temizleyiciyle nemlendirilmiş (aşındırıcı solventlerden kaçının) tüy bırakmayan yumuşak bir bezle haftalık olarak silmenizi öneririz. Parçacıkların dört yollu kılavuzlar gibi yük-yapılarının temas alanlarına yerleşmesini ve bu durumun düzgün çalışmayı tehlikeye atmasını önlemek için toz, yağ ve diğer kirletici maddeleri gidermeye odaklanın.
Temizledikten sonra, kılavuz ray yüzeyinde sıvı kalmamasını sağlamak için kuru bir bezle iyice kurulayın. Temizlik maddesinin içeriye sızmasını ve bilyalı yatağın çalışmasını etkilemesini önlemek için kaydırıcının her iki ucundaki conta alanlarına özellikle dikkat edin.

Yüksek Rijitlik Performansı için Bilimsel Yağlama

Ekipmanın çalışma frekansına bağlı olarak (8 saati aşan günlük çalışma için her 2 haftada bir; aralıklı çalışma için ayda bir önerilir), kaydırıcının yerleşik gresörlüğü aracılığıyla özel doğrusal kılavuz gresi enjekte edin-. Enjeksiyon hacmi, gresin kaydırıcının her iki ucundan hafifçe taşması için yeterli olmalı ve yüksek sağlamlık ve yük kapasitesini korumak amacıyla dört sıralı temas yapısının tam olarak yağlanmasını sağlamalıdır.
Farklı gres türlerini karıştırmaktan kaçının. Yağlayıcıyı değiştiriyorsanız, kılavuz hattı hassasiyetini tehlikeye atan karışık greslerden kaynaklanan çökelmeyi önlemek için önce mevcut gresi iyice temizleyin.

Tehlikenin Zamanında Tespiti için Kritik Bileşen Denetimi

Kaydırma contalarının bütünlüğünü aylık olarak kontrol edin. Kirletici maddelerin yuvarlanma yoluna veya bilyalara girmesini ve aşınmasını önlemek için hasar görmüş veya deforme olmuşsa hemen değiştirin; bu durum kendi kendine hizalanma özelliğini azaltır-. Eş zamanlı olarak, yer değiştirmenin dört yönlü yük dengesini etkilemesini önlemek için kılavuz ray montaj cıvatalarının gevşek olup olmadığını kontrol edin.
Kılavuz rayının çalışma hassasiyetinin üç ayda bir incelenmesi gerekir. Bir kadranlı gösterge kullanarak kaydırıcının hareketi sırasında paralellik hatasını ölçün. Hata standardı aşarsa (geleneksel hassasiyet 0,02 mm/m'den az veya ona eşit), montaj yüzeyinin düzlüğünü kontrol edin. İnce ayar için HG serisinin kendi kendini-hizalama işlevinden yararlanın veya kullanım için bir profesyonelle iletişime geçin.

Gelişmiş Uyarlanabilirlik için Özel Durum Bakımı

Yüksek nem veya yoğun toz gibi zorlu ortamlarda ek koruyucu kapaklar (örn. teleskopik toz kapakları) takın ve temizleme/yağlama döngülerini kısaltın. Ağır yükler altında stabil çalışmayı sağlamak için her 3-5 günde bir yüzey temizliği yapın.
Ekipmanın uzun süreli (1 ayı aşan) kapatılmasından önce, kılavuz raylarını iyice temizleyin ve yeterli miktarda gres uygulayın. Yeniden başlatma sırasında hassasiyet ve sağlamlıktan ödün verebilecek uzun süreli stresin neden olduğu lokal deformasyonu önlemek için kaydırıcıları rayların ortasına konumlandırın.

Paketleme ve Nakliye

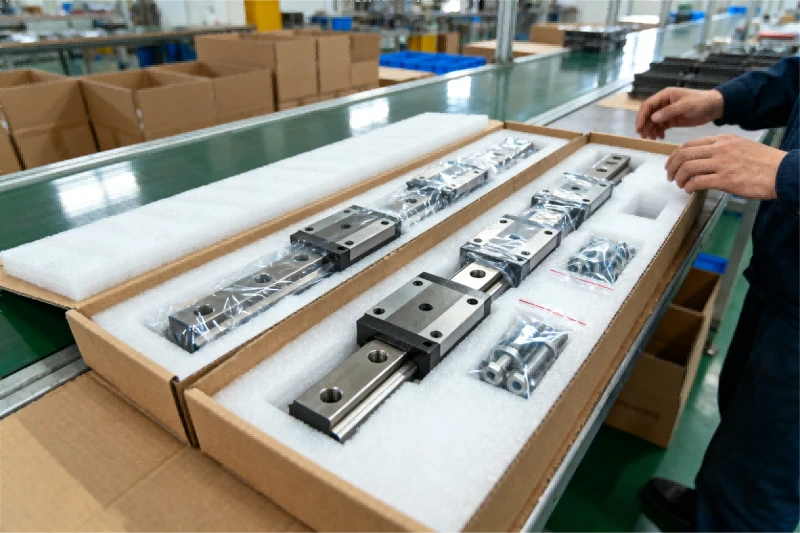

Çeşitli gereksinimlere göre uyarlanmış çok-katmanlı koruyucu ambalaj

Standart-boyutlu raylar "inci pamuk + karton kutu" ile çift-katmanlı korumaya sahiptir; kaydırıcılar paslanmaya- dayanıklı filmle kaplıdır ve aksesuarlar ambalaj içinde kapatılmıştır. Toplu/büyük boyutlu raylar (1,5 metreyi aşan), köpük bölücüler ve su geçirmez film ile çok dilli uyarı etiketleri taşıyan özel ahşap paletler üzerine sabitlenir. Tozsuz/korozyona-dirençli ortamlara yönelik kılavuzlar, nemi ve tozu izole etmek için ek vakumlu ambalaj alır ve bu sayede denizaşırı ülkelere-kullanıma-hazır teslimatın hasarsız olmasını sağlar.

Esnek gönderim çözümleri verimliliği ve kişiselleştirmeyi dengeler

Denizaşırı siparişler genellikle uluslararası lojistik ağımız aracılığıyla deniz taşımacılığını kullanır ve maliyet ile güvenliği tam takiple dengeler. Acil ihtiyaçlar, uluslararası hava taşımacılığını varış noktası tarafından onaylanan transit sürelerle koordine edebilir. Özel hizmetler şunları içerir: - Belirlenen taşıyıcılar - Kapıdan-kapıya-teslimat ve boşaltma - İthalat/ihracat gümrük işlemleri - Yurtdışı depolama Satış ekibimiz, kusursuzluğu sağlamak için uçtan uca{8}}koordinasyon sağlar toplu taşıma.

SSS

S: Doğru tipte CNC makinesi lineer rayı nasıl seçilir?

C: Ekipman yüküne (radyal/yanal), strok uzunluğuna, doğruluk gereksinimlerine (normal/hassas derece) ve çalışma hızına göre. Örneğin, ağır kesme makinesi için 4-yönlü eşit yük tipi kılavuz yolunun seçilmesi tavsiye edilirken, yarı iletken ekipman için yüksek hassasiyetli ön basınç tipine ihtiyaç vardır. JSI, müşterilerin en uygun çözümü bulmasına yardımcı olmak için profesyonel seçim kılavuzları ve teknik ekip desteği sağlar.

S: Ücretsiz numuneleri nasıl alabilirim?

C: İhtiyaçlarınızı kaydetmek, model numarasını veya çizimi sağlamak için müşteri hizmetlerimizle iletişime geçin; ücretsiz olarak 1-2 adet standart numune göndereceğiz (nakliye ücreti ödenecektir). Özelleştirilmiş numuneler, sipariş verildikten sonra satın alma fiyatından düşülebilecek numune ücretine tabidir.

S: Rayı monte etmek için profesyonel personele ihtiyacım var mı?

C: Profesyonel bir teknisyene gerek yoktur, sadece kurulum kılavuzunu takip edin. Ücretsiz kurulum araç seti sağlıyoruz (yerleştirme pimi, tork anahtarı dahil), acemi, video eğitimine göre kurulumu 4 saat içinde tamamlayabilir.
