Ürün Bilgileri
Rn Kare Hassas Kilit Somunları, Grade 12.9 yüksek-mukavemetli dişlerle uyumlu, darbe direnci ve aşınma direnci sunan 42CrMo alaşımlı çelikten üretilmiştir; Kare gövde, montajı ve kelepçelemeyi kolaylaştırırken, entegre bakır kilitleme elemanı (dişlere göre en iyi şekilde açılı), dişli yüzeydeki eksenel yüklerin neden olduğu somun deformasyonunu önler. Hassas üretim, yüksek diş doğruluğu sağlar ve eşmerkezli kilitleme düzeneği, şaft kurulumundaki sapmaları telafi eder. Tekrarlanan sökme işlemlerinden sonra bile hassasiyeti korur; CNC torna tezgahları ve servo motorlar gibi hassas aktarım ekipmanlarının yanı sıra sık bakım gerektiren uygulamalar için uygundur. Jiesheng, otomasyon gereksinimlerinizi karşılamak için çeşitli uygulamalara uygun eksenel kilitleme somunları, radyal kilitleme somunları, diş-gövde kilitleme somunları ve hidrolik kilitleme somunları dahil olmak üzere kapsamlı bir kilitleme somunu yelpazesi sunar.
RN kare kendinden kilitlemeli somunun temel avantajları
Montaj verimliliği %40 arttı: kama yuvası ve kilit rondelası gerekli değil, yerleşik-pirinç blok radyal sabitleme + diş ön yüklemesi sayesinde alet-daha az kurulum gerçekleştirilir ve şaftın dayanıklılık koruma oranı %90'ın üzerine çıkar (kama yuvasının işlenmesinde güç kaybı nedeniyle geleneksel çözümün %30'u).
Mikron-seviyesinde konumlandırma doğruluğu: iç dişler ve uç yüzler, 0,003 mm/100 mm'den küçük veya ona eşit bir diklik sağlamak için tek bir işlemle kalıplanır ve radyal salgı 0,005 mm dahilinde kontrol edilir; böylece CNC takım tezgahlarının iş milleri (10.000 rpm yüksek- yüksek hızda çalışma) gibi hassas senaryoların ihtiyaçlarını karşılar.
Olağanüstü dinamik gevşeme önleme performansı: pirinç blok elastik dengeleme boşluğu + fosfatlı dişler (sürtünme stabilitesi katsayısı 0,12), 20-2000Hz titreşim ortamında gevşeme torku zayıflama oranı <%5, geleneksel yaylı rondelaların titreşim direnci 3 kattır.
Uzun ömürlü, bakım gerektirmez-gereksiz: 42CrMo yüksek-mukavemetli çelik temperleme işlemi (gerilme mukavemeti 1000MPa'dan büyük veya ona eşit), fosfat yüzey pasa-dayanıklı aşınmaya-dayanıklı, 1000 kez sökmeden sonra %95 hassas tutma oranı, 8.000 saatten fazla hizmet ömrü (sadece 5.000 saat geleneksel fındık).
Her-sahneye uyarlanabilirlik: yarı iletken temiz oda için alüminyum alaşımlı modeller (Sınıf 100), sıcaklığa-dayanıklı tür, 300 derece yüksek sıcaklığa dayanabilir, havacılık motorlarında, endüstriyel robot bağlantılarında ve diğer zorlu çalışma koşullarında yaygın olarak kullanılır.
|
Ürün adı |
RN tipi kilitli somunlar |
|
Malzeme |
42CrMo |
|
Konu hassasiyeti |
IOS6H |
|
Seri |
RN-türü |
|
Minimum sipariş |
50 件 |
|
Sertlik |
28 derece -32 derece |
|
Dikey doğruluk |
0,005MM |
|
Özellikler |
Dayanıklı, korozyona-dayanıklı, kurulumu kolay, değiştirilebilir. |
|
Ambalaj |
1. Kutu veya tahta sandık ile plastik torba. 2. Müşterinin ihtiyacına göre. |
|
Toplu taşıma |
Deniz/hava/kurye hizmeti ile. |
Şartname Parametreleri
RN Tipi Hassas Kilit Somunları Ürün Parametreleri
|
Modeli |
Boyut |
||||||
|
M |
m |
D |
d |
h |
L |
T |
|
|
RN5 |
M5*0.5 |
M3*1 |
13 |
9 |
5 |
2.7 |
11 |
|
RN6 |
M6*0.75 |
M3*1 |
14.5 |
10 |
5.5 |
2.7 |
12 |
|
RN8 |
M8*1.0 |
M3*1 |
16 |
13 |
7 |
4.5 |
14 |
|
RN10 |
M10*1.0 |
M4*1 |
19 |
15 |
8 |
4.5 |
16 |
|
RN12 |
M12*1.0 |
M4*1 |
22 |
17 |
8 |
4.5 |
18 |
|
RN15 |
M15*1.0 |
M4*1 |
25 |
21 |
8 |
4.5 |
22 |
|
RN17 |
M17*1.0 |
M5*2 |
30 |
23 |
11 |
6.5 |
24 |
|
RN20 |
M20*1.0 |
M5*2 |
35 |
28 |
11 |
7 |
30 |
|
RN25 |
M25*1.5 |
M5*2 |
42 |
34 |
13 |
7.5 |
35 |
|
RN30 |
M30*1.5 |
M6*2 |
48 |
39 |
14 |
8 |
40 |
|
RN35 |
M35*1.5 |
M8*2 |
60 |
46 |
20 |
12 |
50 |
|
RN40 |
M40*1.5 |
M8*2 |
62 |
46 |
22 |
12 |
50 |

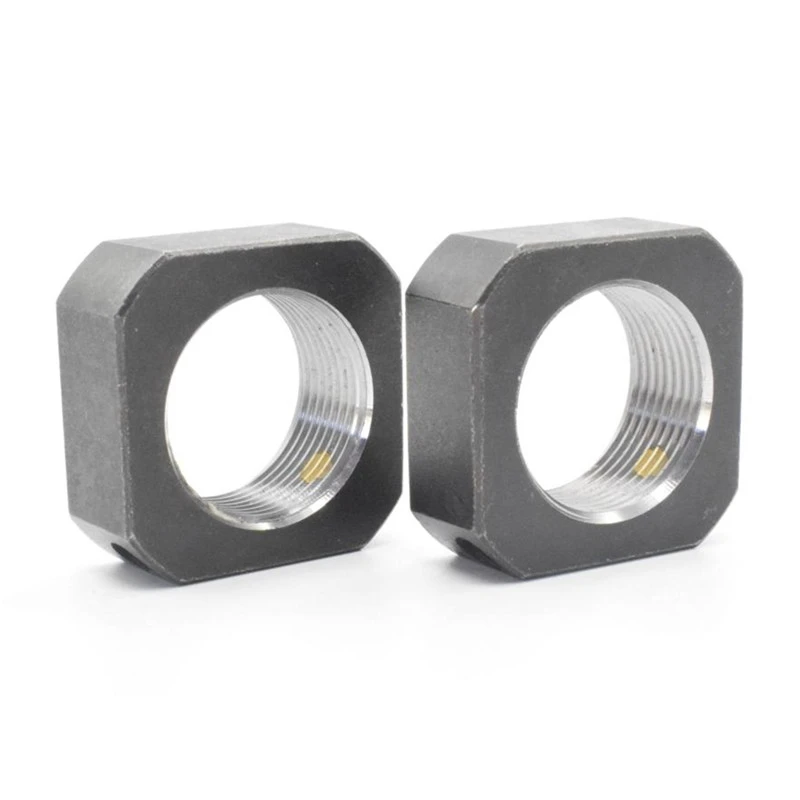

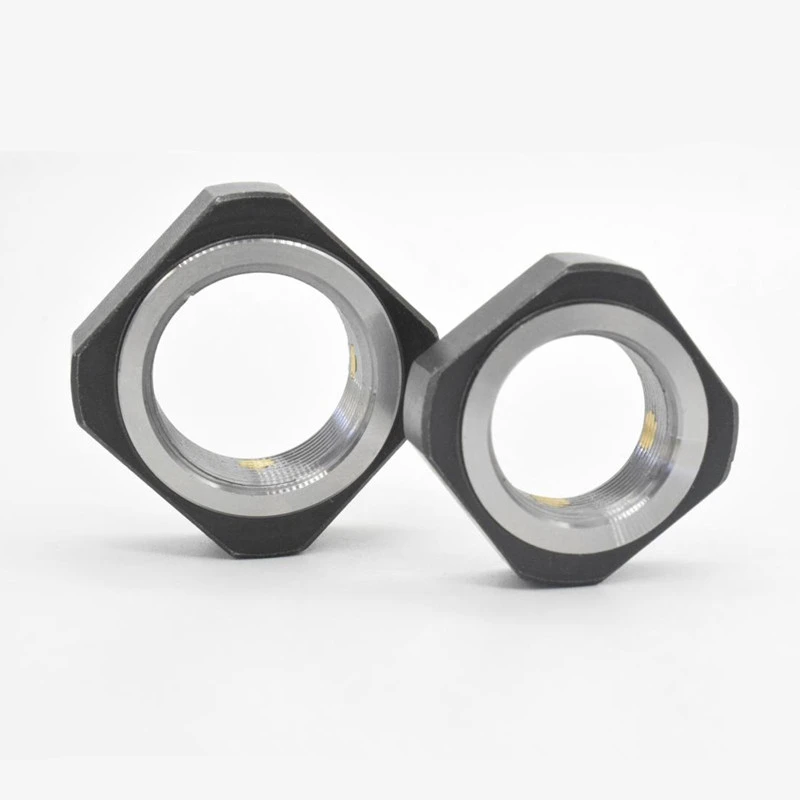

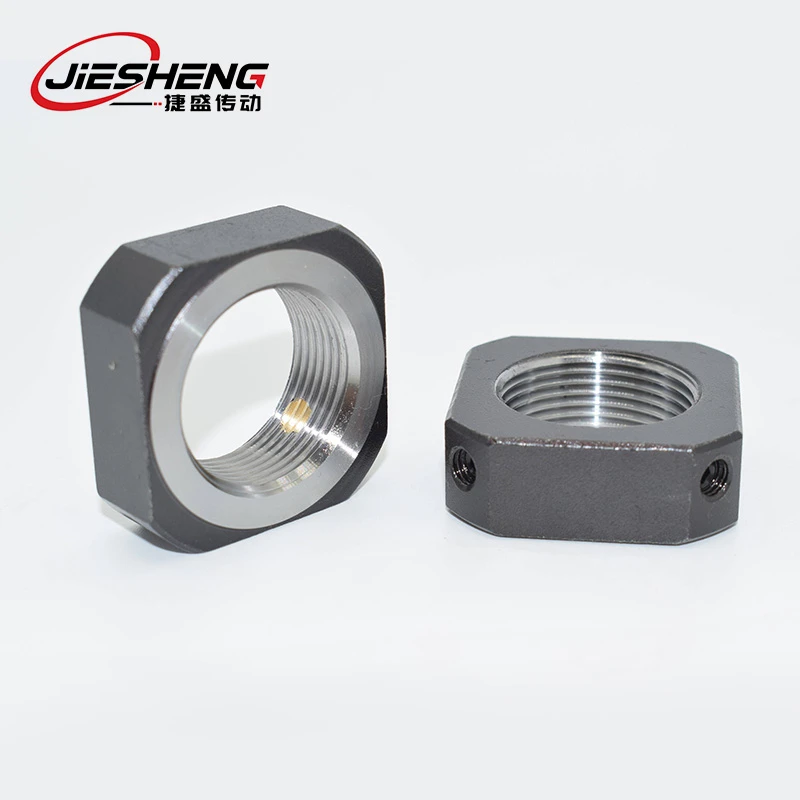

Ürün Teşhiri
Uygulama Senaryoları
Hassas Kilit Somunlarının Uygulamaları
Hassas Takım Tezgahı Sektörü
CNC torna tezgahı ve dikey işleme merkezi bilyalı vida sürücüleri. 42CrMo aşınmaya-dayanıklı alaşım + Sınıf 12.9 yüksek-yüksek mukavemetli yük-taşıma kapasitesi ile uyumludur. Kare profil, işleme hatalarını azaltmak için yüksek hassasiyet sunarken kurulumu kolaylaştırır.
Servo Sürücü Sistemleri
Servo/step motor mil uçlarını sabitlemek için kullanılır. Bakır kilitleme bileşenleri deformasyonu önleyerek otomatik üretim hatlarındaki konveyör makaraları ve tahrik kasnakları için güvenilir güç aktarımı sağlar.
Otomasyon Ekipmanları Sektörü
Robotik kol bağlantıları ve hassas taşıma mekanizmaları için uygundur. Eşit mesafeli bileşenler, mil yanlış hizalamasını telafi ederek tekrarlanan sökme işlemlerinden sonra bile doğruluğu ve bakım kolaylığını korur.
Hassas Alet Endüstrisi
Koordinat ölçüm makineleri ve cerrahi robotlarla uyumludur. Mikrometre- düzeyinde hassasiyetle deformasyona-dayanıklı, operasyonel güvenilirlik ve ölçüm doğruluğu gereksinimlerini karşılıyor.
Havacılık destek ekipmanları
İHA uçuş kontrol motor şaftlarında ve havacılık yer inceleme iletim tertibatlarında kullanılan. 42CrMo darbe direnci + yüksek diş hassasiyeti, yüksek-irtifa/titreşim ortamlarında istikrarlı çalışmayı sağlar.
Elektronik yarı iletken ekipmanlar
Wafer transfer robotik kol şaft uçları ve yarı iletken litografi yardımcı iletim bileşenleri için uygundur. Deformasyon direnci + hassas özellikler, mikrometre-seviyesinde iletim ve düşük-kayıp gereksinimlerini karşılar.
Kapsamlı-Teslimat Öncesi Denetim Öğeleri
Test öğeleri
Malzeme ve Görünüm Denetimi: Ana gövdenin 42CrMo alaşımlı malzemeden üretildiğini (malzeme test raporuyla birlikte), yüzeylerinde çizik, korozyon veya çatlak bulunmadığını ve kare kenarlarda deformasyon olmadığını doğrulayın;
Diş Hassasiyeti Denetimi: 12,9-kaliteli özel iplik mastarları ve mikrometreleri kullanarak iplik boyutlarını ve profil doğruluğunu doğrulayın. Hassasiyet standartlarını karşılayan eğim sapması ile kırık veya yanlış hizalanmış diş olmadığından emin olun.
Kare Yapı Boyut Doğrulaması: Dijital kumpas kullanarak kare gövdenin kenar uzunluğunu ve kalınlığını ölçün. Kurulum uyumluluğunu garanti etmek için boyut toleransını ±0,02 mm dahilinde koruyun.
Bakır kilitleme elemanının muayenesi: Dahili bakır kilitleme elemanlarının konumunu ve açısını (tasarım spesifikasyonlarına uygun olarak) doğrulayın, herhangi bir gevşeklik veya deformasyon olmadığından emin olun. Bakır bileşenin esnekliğini ve kilitleme geri bildirimini değerlendirmek için sıkıştırma testleri yapın.
Hassas performans testi: Komparatörleri kullanarak eşmerkezlilik ve düzlüğü ölçün. İş parçacığı hassasiyetini ve bakır kilitleme stabilitesini doğrulamak için üç kilitleme-kilit açma döngüsünü simüle edin.
Tork ve yük doğrulama: Kilitleme torkunu standartlara göre test edin (ürün spesifikasyonlarına uygun), dişlerin soyulmadığından ve yeterli eksenel yük kapasitesinden emin olun.
Belge doğrulama: Eksiksiz ve izlenebilir veriler sağlamak için kalite kontrol kayıtlarını, iplik inceleme raporlarını ve malzeme sertifikalarını ekleyin.
Tedarik Önerileri
-
Uyumlu tedarikçileri seçin
42CrMo çeliği için özel test yeteneklerine sahip ve ISO 9001 (veya ANSI/DIN) sertifikasına sahip tedarikçilere öncelik verin. Sınıf 12.9 standartlarına ve uluslararası boyut spesifikasyonlarına uygunluğu sağlamak için malzeme bileşimi raporları ve diş muayene protokolleri sağlamaları gerekir.
-
Gelişmiş Kalite Doğrulaması
Toplu siparişlerden önce, ilk numuneler için kapsamlı kalite kontrol raporları isteyin. Parametre uyumsuzluğu risklerini azaltmak için bakır bileşenin esnekliğini, üç montaj/demontaj döngüsünden sonra diş hassasiyetini (bozulma yok) ve yük tutma oranını %98'den büyük veya buna eşit-doğrulayın.
-
Tanımlanmış Teslimat ve{0}Satış Sonrası
Üretim programlarına dayalı teslimat döngüleri oluşturun (örnekleme için uluslararası lojistik + 1-2 gün dahil). Üretim kesintilerini önlemek için 48-saatlik satış sonrası yanıt süreleri ve uluslararası iade/değişim prosedürleri üzerinde anlaşın.
-
Deneme montajı yoluyla uyumluluğu doğrulayın
İlk işbirlikleri veya toplu siparişler için, denizaşırı ekipmanlarla (örn. ANSI/DIN spesifikasyonlu CNC torna tezgahları) deneme montajı için 50-100 adet satın alın. Toplu sipariş vermeden önce kurulum uyumluluğunu ve operasyonel kararlılığı doğrulayın.
SSS
Bu somunlar hangi ebattaki cıvatalara uygundur ve ebat uyumluluğu nedir?
C: RN Kare Hassas Kilit Somunları, minyatür ekipmanlardan büyük-ölçekli makinelere kadar farklı ihtiyaçları karşılamak için ilgili standart-boyutlu cıvatalara uyarlanabilen M4 - M50 metrik boyutları da dahil olmak üzere geniş bir spesifikasyon yelpazesinde mevcuttur. Yüksek-hassas iç dişli tasarımı, yüksek diş uyumu ve aynı boyuttaki cıvatalarla uyumluluk sağlayarak sağlam bir bağlantı sağlar.
RN kendinden emniyetli somun somunlarının toplu olarak satın alınması için tipik teslim süresi ne kadardır? Hızlandırılmış siparişleri destekliyor mu?
C: Normal modellerin stoğu yeterli olduğunda, ürünler 3-5 iş günü içerisinde gönderilebilir; özel özellikler veya özelleştirilmiş siparişler için teslim süresi yaklaşık 15-20 iş günüdür. Acil ihtiyaçlar için yeşil bir kanalımız, öncelikli planlamamız ve 7 iş günü süren en hızlı teslimatımız var.
RN Hassas Kilit Somunları standart olmayan-şaft çapları için özelleştirilebilir mi? Teslimat süresi ne kadardır?
C: Şaft çapının (±0,01 mm) toleransına, özel malzemelere ve yüzey işleme gereksinimlerine göre özelleştirilebilen minimum sipariş miktarı 50 adet olan, -standart dışı özelleştirmeyi, 10 iş günü örnekleme periyodu ve 20 iş günü seri üretim ile destekliyoruz.
